Cadre d'autoradio – 1992 Volvo 940
Cadre d'autoradio – 1992 Volvo 940
Besoin de remplacer : Cadre d'autoradio sur votre 1992 Volvo 940 ? Ce modèle 3D (fichier STL) vous permet d'imprimer une pièce de rechange pour une pièce d'origine cassée, usée ou manquante.
À propos de cette pièce
Description originale du designer (en anglais) :

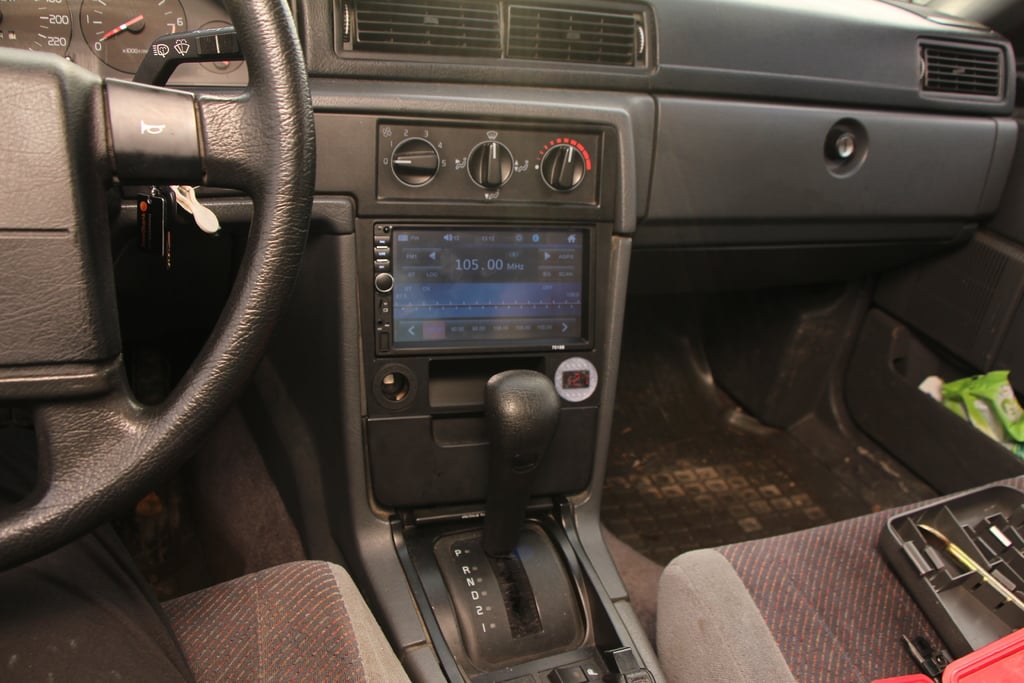

I wanted a new stereo with Bluetooth and reversing camera for my old Volvo 940 and found a really cheap 2 DIN from China, only known as 7018B.
It doesn't use a metal frame, the radio is put in the frame and then the entire thing is mounted in the car. No screws used, But it tend to bow out at the bottom end, but I might have a fix for that soon.

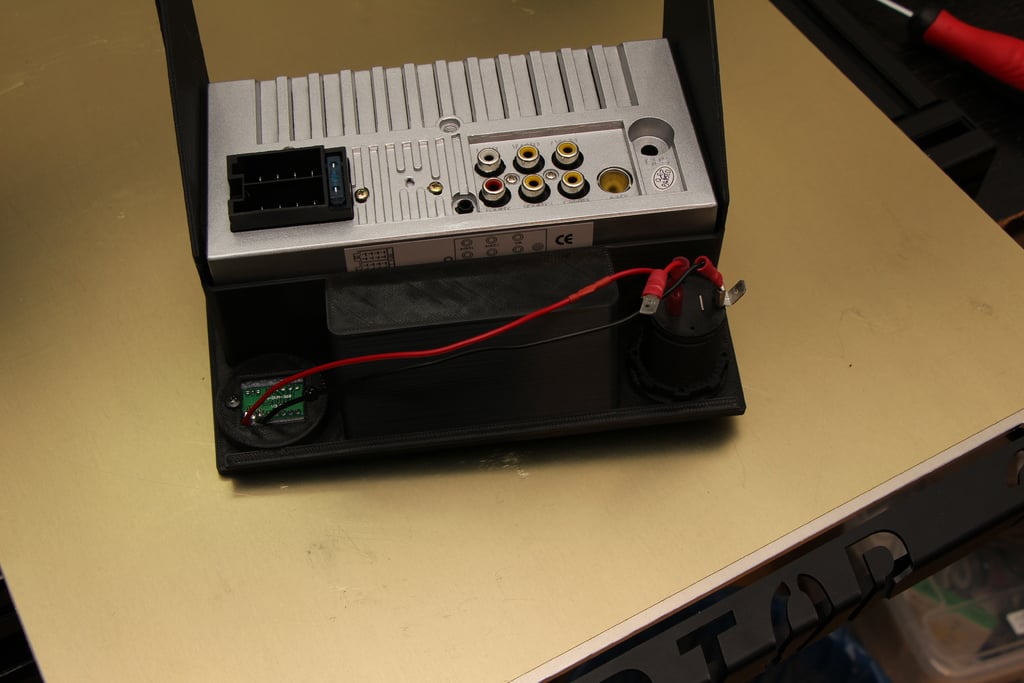

Edit: Added a lock that slips on the DC outlet behind the panel. Swivel it out behind the panel and tighten the nut on the DC outlet to lock everything together.
The volt meter is a small module, can't fin the exact same anymore but there are very similar looking on eBay, I hope they work. If you use thin wires make sure to add an inline fuse on + so the wires don't catch fire if they short out, or just use solder in some thicker wire.
Update 2021: I have uploaded a model with 2 holes for outlets or compatible modules like phone chargers or volt meters.
The DC outlet is from a local store, but I saw some on eBay looking exactly the same. It had a cover saying "MARINE 12V" ond the text "LOCK POINT" on the outside of the plug.
The stereo name is 7018B and is a really cheap 2 DIN model, if you want to use another stereo make sure it have the right mounting holes and actually fit the frame (check out cad link below).
Created with OnShape: https://cad.onshape.com/documents/9fa29f8e3b761c18b8d866c6/w/b9bebdb79349f763eac27e10/e/d7ce5405a8b101db1755ed24
Véhicules compatibles
- 1992 Volvo 940
Comparez toujours avec votre pièce d'origine avant d'imprimer. La compatibilité peut varier selon la finition et la date de production.
Caractéristiques
| Pièce | Cadre d'autoradio |
|---|---|
| Marque | Volvo |
| Modèle | 940 |
| Année | 1992 |
| Format | Téléchargement numérique – fichier STL pour impression 3D FDM |
| Fichiers inclus | 4 (STL) |
| Référence | CAT-752ea2aa |
Paramètres d'impression
Rafts:
No

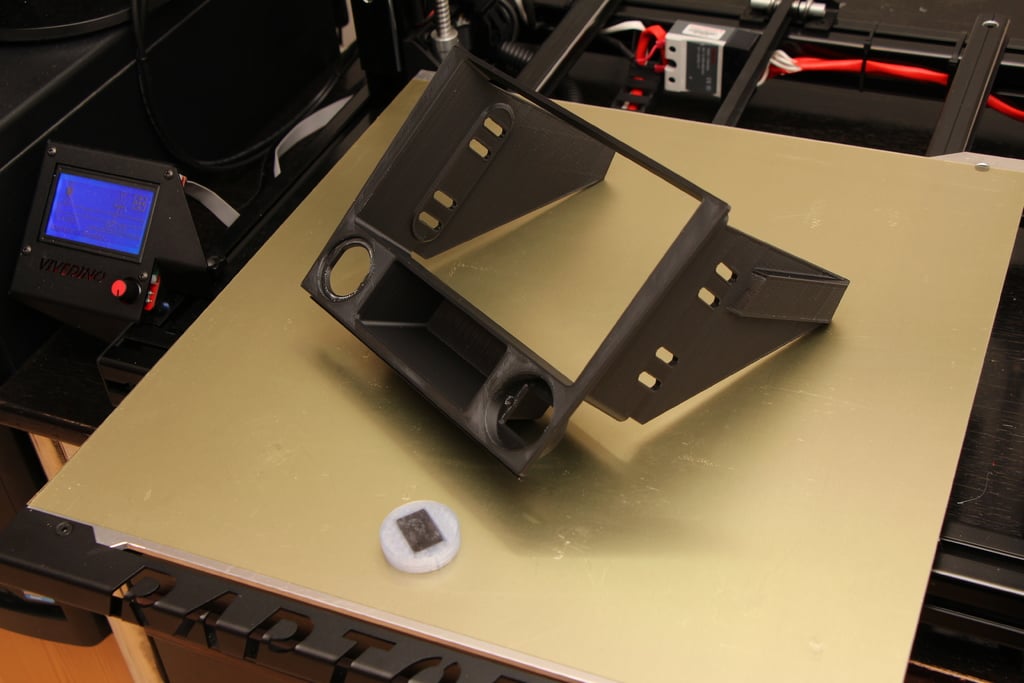

Supports: Yes Notes: Print face down for a smooth look.Use a filament that can handle the heat in a car where you live.
Ce que vous recevez
Un modèle 3D numérique (fichier STL) de cette pièce, prêt à imprimer sur votre propre imprimante 3D, dans un atelier d'impression près de chez vous ou via un service d'impression en ligne. Il s'agit d'un téléchargement numérique : aucune pièce physique n'est expédiée. Vous n'êtes pas sûr de la compatibilité ? Contactez-nous avec les informations de votre véhicule avant d'acheter.
Plus de pièces Volvo
Voir toutes les pièces de rechange Volvo ou parcourir toute la bibliothèque de pièces auto imprimables en 3D.
Crédit design : design original sur Thingiverse, licence CC BY-SA-4.0.
